Homeassistant: ZHA Regensensor Hack - Regensensor selber bauen

Intro

Ich habe eine Markise, die ich mit Homeassistant und einem Shelly 2PM automatisiert habe. (https://amzn.to/3JRzcyE*) Die Markise fährt bei bestimmten Temperaturen im Wintergarten nach dem Sonnenaufgang herunter und mit einem bestimmten Offset vor dem Sonnenuntergang wieder hoch. Aber nur, wenn bestimmte Bedingungen erfüllt sind. So muss die Leistung der Solaranlage bestimmte Werte aufweisen und die Außentemperatur muss auch hoch genug sein. Auf diese Weise vermeide ich es, die Markise bei schlechtem und kaltem Wetter herunterzufahren, obwohl dies gar nicht benötigt wird. Mehr zu meiner Markisensteuerung werde ich in einem separaten Blogpost erklären.

Was gibt es bereits auf dem Markt?

Es gibt natürlich bereits einige reine Regensensoren auf dem Markt. Ich suchte jedoch nach einer möglichst einfachen Integration in Homeassistant. Da ich ZHA eingerichtet habe und das gesamte Zigbee-Universum unglaublich vielfältig finde, wollte ich einen Zigbee-Sensor verwenden. Außerdem bin ich durch den geringen Stromverbrauch unabhängig von einer Stromquelle und kann so den Aufstellort frei wählen.

Kein Zigbee

• Regensensor RS12 von H-TRONIC https://amzn.to/3JTIlaa*
• KEMO M152 Regensensor 12V DC Relais https://amzn.to/3O7Z9N7*
• Arduino Regensensor Module 3 Stück https://amzn.to/44hy0g9*

Leider gab es nichts, das meinen Anforderungen auch nur annähernd gerecht wurde. Deshalb entschloss ich mich, selbst einen zu bauen - oder besser gesagt, verschiedene Module zu kombinieren und zu modifizieren.

Was braucht man?

• Regentropfen Regensensor Modul https://amzn.to/44hy0g9*
• Wasserdichtes Gehäuse https://amzn.to/3ruo4RS*
• Tuya Zigbee Wasser Sensor (Aliexpress oder Amazon)
• Kleber https://amzn.to/3riSiHD*

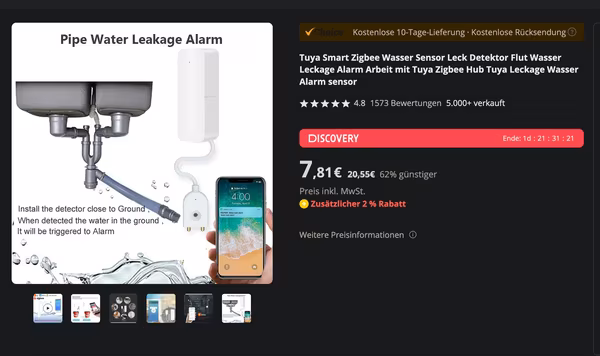

Auf Aliexpress schaut dieser Sensor ungefähr so aus:

Von dem Regentropfen-Modul wird nur die kleine Regensensor-Platine benötigt. Die elektronische Schaltung dazu ist nicht erforderlich.

Zum wasserdichten Gehäuse: Hier können Sie natürlich alles verwenden, was wasserdicht ist und Ihren Anforderungen gerecht wird. Wenn Sie einen Klarglasdeckel wählen, sehen Sie die LED des verwendeten Zigbee-Moduls.

Aufbau

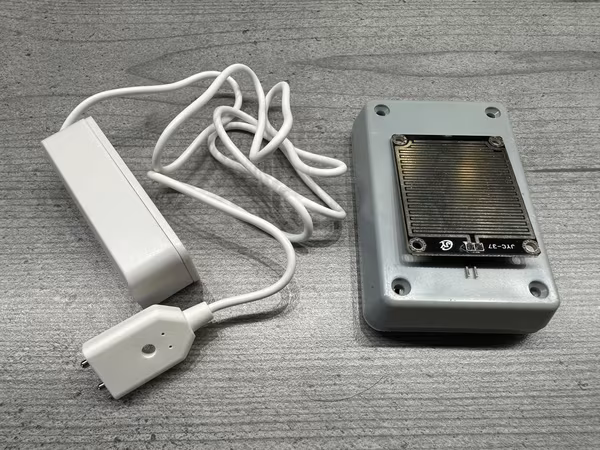

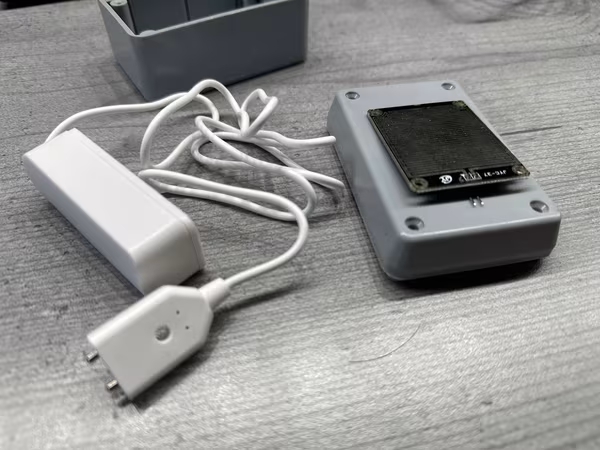

Das wichtigste Bauteil ist der Tuya Zigbee Wasser Sensor, der dafür gedacht ist, Wasserschäden zu detektieren. Im Grunde werden wir einfach das kleine Kabel abtrennen und die beiden Drähte direkt an unsere kleine Sensorplatine löten. Danach das Ganze mehr oder weniger ansprechend in unser Gehäuse verstauen, Löcher abdichten und fertig ist unser Sensor.

Das gesamte Projekt dauert mit allem Drum und Dran wirklich nicht länger als eine Stunde.

Welche kenntnisse sind notwendig?

• Löten (wirklich nur sehr wenig)
• ZHA
• Homeassistant

1. Zuerst sollten die Pins des kleinen Regensensor-Moduls abgelötet werden.
2. Danach trennt man das Kabel des Zigbee-Water-Leakage-Moduls durch und isoliert die Enden ab.

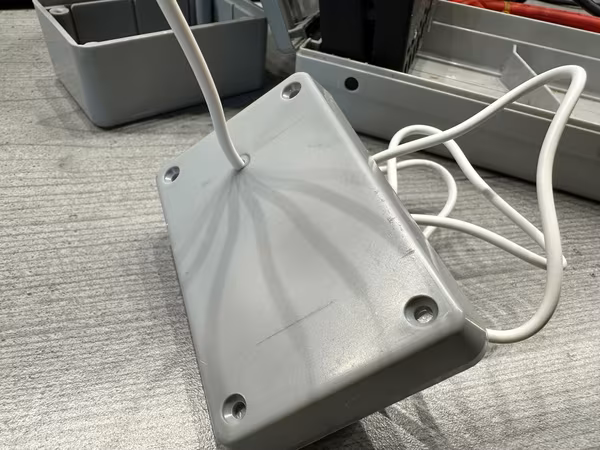

3. Nun bohrt man ein Loch, das direkt unter den Pins des Regensensor-Moduls liegen sollte.
4. Dann fädelt man das Kabel durch und lötet es von unten an das Regensensor-Modul. Dabei ist es egal, wie herum man die zwei Adern verbindet.
5. Das Ganze habe ich mit Pattex Extreme Repair Kleber angeklebt - es lässt sich natürlich auch anderer temperaturbeständiger Kleber verwenden.
6. Danach startet man wie gewohnt bei solchen Modulen das Pairing in ZHA, legt die Batterien ein und drückt den Knopf länger (10 Sekunden).

Beginnen Sie mit dem Ablöten der Pins des kleinen Regensensor-Moduls. Anschließend schneiden Sie das Kabel des Zigbee-Water-Leakage-Moduls durch und isolieren die Enden ab. Als nächstes bohren Sie ein Loch, das direkt unter den Pins des Regensensor-Moduls positioniert sein sollte. Führen Sie das Kabel durch dieses Loch und löten Sie es von unten an das Regensensor-Modul an. Es spielt keine Rolle, in welcher Richtung die beiden Adern verbunden werden. Um alles zu fixieren, habe ich Pattex Extreme Repair Kleber verwendet, allerdings kann hier auch jeder andere temperaturbeständige Kleber eingesetzt werden. Zum Abschluss beginnen Sie, wie bei solchen Modulen üblich, das Pairing in ZHA: Legen Sie die Batterien ein und drücken Sie den Knopf für längere Zeit, etwa 10 Sekunden.
